Двусторонний шипорезный станок для инженерной шевронной доски (Французская\Венгерская ёлка)

версия для печати

1

ОСНОВНЫЕ ВОЗМОЖНОСТИ

1. Станок производит автоматическую загрузку предварительно обрезанных по длине заготовок из вертикального магазина на рабочие захваты, перемещающиеся между рабочими узлами обработки. После обработки заготовка возвращается по нижнему ленточному конвейеру обратно к оператору.

2. Перенастройка станка и обработка заготовок осуществляется автоматически посредством системы сервоприводов (9 серводвигателей).

3. Сенсорная панель управления.

4. Станок обладает высокой производительностью — до 10 заготовок в минуту.

5. Станок производит высокоточную обработку заготовок. Погрешность по длине в пределах 0,1мм. Погрешность в комбинации 8 заготовок при обработке под углом 45° составляет ~ 0,15мм. Это значительно улучшает производственную эффективность и качество продукта.
2

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАНКА

Длина обработки при 90° 320 ~ 960 мм
Длина обработки при 45° 450 ~ 1000 мм
Ширина заготовки 90 ~ 150 мм
Углы обработки (автоматическая регулировка угла) -45° ~ +45°
Эффективная производительность до 10 штук\мин
Мощность приводов пильных групп 4 х 3,7 кВт \ 12000 об\мин
Мощность приводов фрезерных групп 4 х 4,5 кВт \ 9000 об\мин
Система управления (PLC+серво шина+сенсорный монитор) INOVANCE
Серводвигатели подачи 4 х 0,75 кВт
Серводвигатели предварительной подачи 4 х 0,75 кВт
Серводвигатели регулировки угла 2 х 0,85 кВт
Серводвигатели регулировки по ширине 1 х 0,85 кВт
Габариты станка ~ 2900 х 2200 х 1900 мм
Масса станка ~ 3900 кг

3

Станок укомплектован основными и подрезными пильными дисками.

- Основные пилы (1+1) D150мм \ d35мм

- Подрезные пилы (1+1) D104мм \ d35мм


Станок может быть укомплектован алмазным режущим инструментом (фрезами) для изготовления шипа\паза со стандартным профилем, либо по чертежам Заказчика, в том числе с фаской

- Набор алмазных фрез (2+2) D150мм \ d40мм \ Z 12\12\12\6

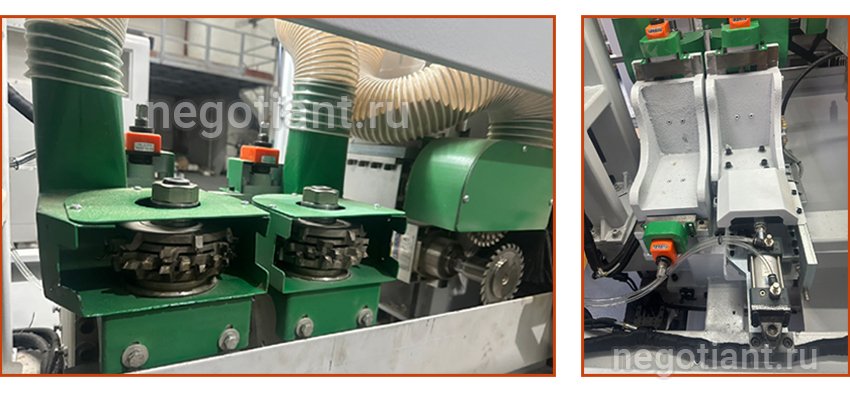

Обработка происходит блоком высокочастотных (12000 об\мин) подрезных и основных пил, и блоком из двух высокочастотных (9000 об\мин) фрезерных узлов, оснащенных алмазным инструментом с каждой стороны. Один из фрезерных агрегатов с каждой стороны оснащен функцией подскока для предотвращения сколов.
