Автоматическая линия NORTEC (Тайвань) для изготовления инженерной доски типа “Французская\Венгерская ёлка (ШЕВРОН)

версия для печати

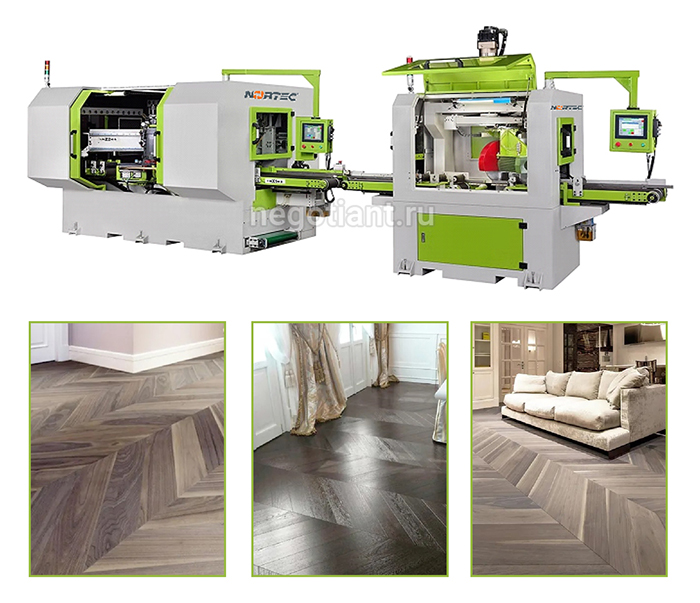

Линия конструктивно состоит из двух основных станков и системы ленточных конвейеров с сервоприводами, что гарантирует 100% точность по резу и обработке углового соединения паркета \ инженерной доски T&G в диапазоне от -45° до +45°.

Производительность — до 6~8 заготовок в минуту.

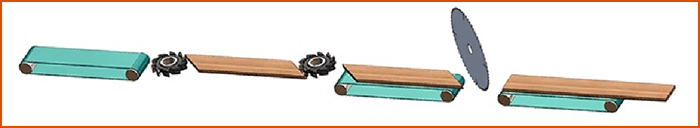

Первый станок NORTEC-90 обеспечивает точную торцовку и\или раскрой доски под разными углами от -45° до +45°. Точность, производительность и высокая чистота реза достигаются оснащением станка 4-мя сервоприводами и высокочастотным приводом пильного диска.

Второй станок NORTEC-45 обеспечивает точное нарезание шипа и паза (T&G) на торцах заготовки под разными углами в диапазоне от -45° до +45°. Точность, производительность и высокая чистота обработки достигаются оснащением станка 11 -ю сервоприводами и высокочастотным приводом (6’000об\мин) на фрезерные шпиндели.

Техническое описание:

NORTEC-90, торцовочный станок проходного типа с автоматической поворотной пилой с сервоприводом для высокоточной торцовки под разными углами.

  • Размеры обрабатываемой детали (ДхШхТ): 400~1200х200х30мм.

  • Привод торцовочной пилы 5,5кВт.

  • Серводвигатель 1,8кВт для поворота на заданный угол.

  • Серводвигатель 0,85кВт на подачу пилы.

  • Серводвигатели 2 х 0,85кВт на привод входного и выходного конвейеров.

  • Движения пильного узла производятся по высокоточным линейным направляющим.

  • Ленточный конвейер для эвакуации отходов с приводом 0,75кВт.

  • Пильный диск Ø 405\30\5,0 мм входит в комплект поставки.

  • Панель управления с сенсорным экраном 10,4.

  • Аспирационный кожух 1 х Ø100мм.

  • Габариты станка ~ 3000 х 1700 х 1750мм.

  • Масса станка ~ 2000кг.

NORTEC-45, двусторонний фрезерный станок проходного типа с автоматическим поворотным блоком с сервоприводом для высокоточного нарезания шипа и паза под разными углами.
  • Размеры обрабатываемой детали (ДхШхТ) 45°: 520~1200х200х30мм.

  • Размеры обрабатываемой детали (ДхШхТ) 90°: 400~1200х200х30мм.

  • Привод фрезерных блоков 2 х 5,5кВт \ 5000~6000об\мин (инвертер).

  • Серводвигатели 2 х 1,3кВт для поворота на заданный угол.

  • Серводвигатели 2 х 0,85кВт на подачу фрезерных узлов.

  • Серводвигатели 2 х 0,85кВт на регулировку по длине заготовки 350 ~ 1200мм.

  • Серводвигатели 2 х 0,85кВт на привод входного и выходного конвейеров.

  • Серводвигатели 2 х 1,3кВт на подачу и отвод входного и выходного конвейеров.

  • Серводвигатель 0,75кВт подающего ролика центральной прижимной группы.

  • Движения рабочих узлов и агрегатов производятся по высокоточным линейным направляющим.

  • Ленточный конвейер для эвакуации отходов с приводом 0,75кВт.

  • Параметры фрез (в поставку не входят): Ø 142\40\30(H)мм.

  • Панель управления с сенсорным экраном 10,4.

  • Аспирационный кожух 2 х Ø125мм.

  • Габариты станка ~ 5000 х 1900 х 1800мм.

  • Масса станка ~ 4000кг.

  • Фрезерный режущий инструмент (T&G) в поставку не входит (опция).

  • Напряжение питания: 400 В, 50 Гц.
