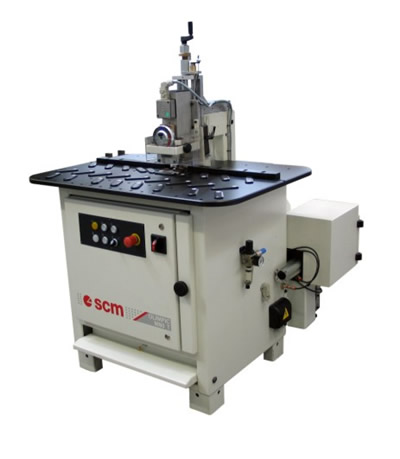

Станок для снятия свесов Olimpic-M 80Т

Станок для снятия свесов модели Olimpic-M 80Т. Производство SCM (Италия)

версия для печати

станок для снятия свесов

Описание станка для снятия свесов по пласти криволинейных заготовок Olimpic-M 80Т

  • Стальная моноблочная конструкция, обеспечивающая стабильность и жесткость всего станка
  • Износостойкий рабочий стол из многослойного текстолита с модульно просверленными отверстиями и вставками (20 шт.), которые устанавливаются и поворачиваются (патент SCM) для поддержки обрабатываемых деталей
  • Фрезерный узел оснащен 2 двигателями мощностью 0,55 кВт и несущей кареткой, которая перемещается на цилиндрических направляющих с подшипниками
  • Комплектация фрезерного узла:
  1. вертикальные копиры из износостойкого материала для обеспечения оптимального качества при работе с прямо- и криволинейными деталями. Простая и быстрая настройка фрез по отношению к точке обработки, с помощью поворачиваемой рукоятки с системой индикации с точностью 0,1 мм (патент SCM)
  2. фронтальные поворачиваемые копиры с закаленными, хромированными контактными поверхностями
  3. фронтальный регулируемый копир, вместо поворотных, для использования при работе с деталями, имеющими наклонную кромку
  4. устройство независимого вертикального перемещения двух двигателей с целью облегчения начального цикла обработки криволинейных деталей
  5. горизонтальная и вертикальная регулировка верхнего фрезерного узла для возможности обработки деталей с наклонной кромкой и для настройки в соответствии с толщиной деталей
  6. патрубок для системы аспирации для обеспечения постоянной чистоты в рабочей зоне + 2 патрубка под рабочим столом
  7. инвертер 200 Гц, укомплектованный электронным тормозом

Станок сделан в соответствии с европейскими нормами безопасности CE

Технические характеристики станка

Толщина заготовки при радиусной обработке кромки, мм

16-80

Толщина заготовки при фасочной обработке кромки, мм

12-80

Максимальная толщина кромочного материала, мм

3

Минимальная ширина заготовки, мм

50

Минимальная длина заготовки, мм

200

Минимальный внутренний радиус, мм

20

Общая установленная мощность, кВт

1,5

Рабочее давление, бар

6

Диаметр патрубков для системы аспирации, мм

1x60, 2x40

Габаритные размеры, мм

1000x800x1400

Вес, кг

180

Особенности и преимущества станка

Торцовочный узел с высокочастотнымдвигателем
- (0,55 кВт) для чистовой обрезки переднего и заднего свесов кромочного материала. Рабочий цикл активируется с помощью педали, оснащенной системой безопасности. Узел укомплектован пилой. Патрубок для системы аспирации диам. 80 мм.

Транспортные колеса снизу станка.
- Для перемещения станка. Колеса оснащены блокирующим устройством для предотвращения движения станка во время работы.

Пара фрез для фрезерного узла с конической фаской 15°*

Пара фрез для фрезерного узла с радиусом 2 мм*

Пара фрез для фрезерного узла с радиусом 3 мм *
* - обязательно выбрать хотя бы одну пару фрез для фрезерного узла

Фреза для торцовочного узла с радиусом 2 мм

Фреза для торцовочного узла с радиусом 2 мм

Упаковка на паллете
