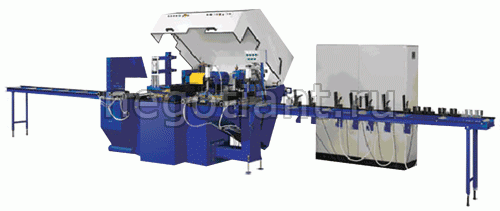

Чашкорезный станок НР-2000
Чашкорезный станок НР-2000 предназначен для изготовления пазов для блочных конструкций и венцовых соединений домостроения.
Конструктивные особенности чашкорезного станка НР-2000
- Узел раскроя бруса по длине с верхним или нижним расположением пилы
- Узел профилирования угловых соединений с диаметром шпинделей 40 мм и увеличенной длиной шпинделей
- Усиленный шпиндель для профилирования за одну базировку бруса максимальным сечением
- Сверлильный узел и узел профилирования торцевых пазов
- Узел для профилирования трапециевидного паза для установки межкомнатных стен ("глухих" перерубов)
- Узел для профилирования трапециевидного паза для установки межкомнатных стен.
Технические характеристики
| Максимальная высота заготовки, мм | 245 |
| Максимальная ширина заготовки, мм | 250 ( опция 300 ) |
| Высота падающего стола, мм | 900 |
| Отрезной узел | |
| Мощность привода двигателя , кВт | 5,5 |
| Внешний диаметр пилы, мм |
400 (450, 600, 750) |
| Частота вращения, об/мин | 2900 |
| Максимальная высота реза, мм | 245 |
| Основной фрезерный узел | |
| Количество вертикальных шпинделей | 2 |
| Количество горизонтальных шпинделей | 2 |
| Диаметр шпинделей, мм | 40 |
| Мощность вертикальных шпинделей, кВт | 2 х 4 |
| Мощность горизонтальных шпинделей, кВт | 2 х 4 |
| Внешний диаметр инструментов | 330 |
| Сверлильный узел |
|
| Мощность привода двигателя, кВт | 1,8 |
| Диаметр инструмента, мм | 12 - 35 |
| Длина инструмента, мм |
220 - 320 |
| Скорость вращения, об/мин |
1450 |
| Пазовальный узел |
|
| Мощность привода двигателя, кВт |
4 |
| Скорость вращения, об/мин |
2900 |
| Макс. диаметр инструмента, мм | 230 |
| Диаметр шпинделя, мм | 30 |
Опции станка
- Пневмоуправляемые упоры на подающие и принимающие рольганги
- Система подачи TIGER STOP позволяет автоматизировать процесс обработки бруса. Точность позиционирования заготовки +/- 0,3 мм. Максимальная скорость подачи до 40 м/мин.
- Система подачи TIGER STOP позволяет автоматизировать процесс обработки бруса. Точность позиционирования заготовки +/- 0,3 мм. Максимальная скорость подачи до 40 м/мин.
Модификация станка НР-2000 S
- Спроектирован для обработки бруса больших сечений.
- Современная комплектация позволяет обрабатывать брус сечением 245 х 250 мм, опционально 245 х 300 мм.
- Увеличенный диаметр шпинделей до 40 мм позволяет профилировать основное угловое соединение за одну установку.
